Реле контроля тока РКТ-3 (далее устройство) предназначено для контроля величины потребляемого тока и выдачи управляющего сигнала, при значения выше или ниже установленного порога срабатывания.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА

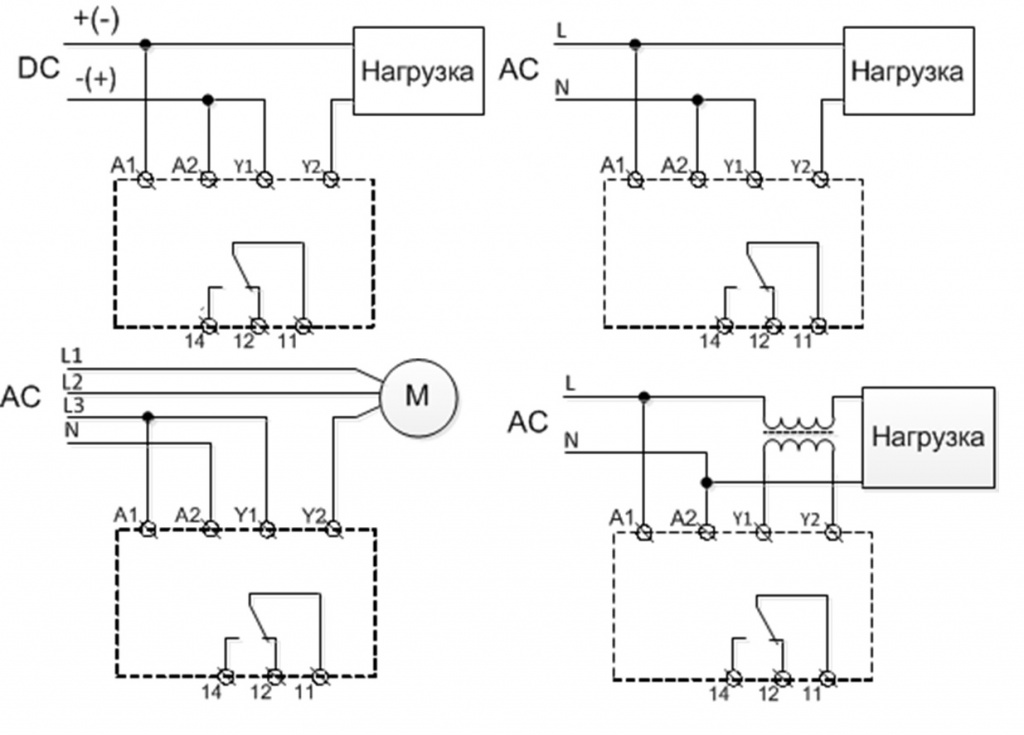

При подаче питания на контакты А1 - А2, Устройство начинает осуществлять непрерывный контроль величины тока потребляемого нагрузкой, подключенной к измерительной цепи Y1-Y2. Устройство может осуществлять выдачу управляющего сигнала в двух режимах:
Реле имеет время нечувствительности для исключения срабатывания от переходных процессов после подачи питания. В течение этого времени реле включено независимо от значения тока. В случае снятия питания реле выключится без задержки.
Установка порога осуществляется в процентном соотношении от номинального значения поворотным регулятором порог А%. Номинальное значение измеряемого тока - 16 Ампер.
При включении исполнительного реле замыкается контакт 11-14, а контакт 11-12 размыкается и загорается индикатор работы исполнительного реле.
ВАЖНО! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм.
ВАЖНО! При установке на DIN-рейку необходимо обеспечить зазор между соседними устройствами не менее 5 мм. Во избежание перегрева корпуса, подключение к клеммам Y1 и Y2 реле РКТ-3 (5А) выполнять проводом 1.5 мм2, а для реле РКТ-3 (16А) - 2.5 мм2.
ОСНОВНЫЕ ОСОБЕННОСТИ
КОНСТРУКЦИЯ УСТРОЙСТВА
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2.
На лицевой панели прибора расположены: поворотный переключатель порога срабатывания от максимального тока, поворотный переключатель установки задержки срабатывания в режиме максимального и минимального тока, синий индикатор (активен, когда контакты 11-14 замкнуты), красный индикатор (активен, когда контакты 11-12 замкнуты). На боковой поверхности расположен DIP-переключатель позволяющий включить дополнительные функции:
